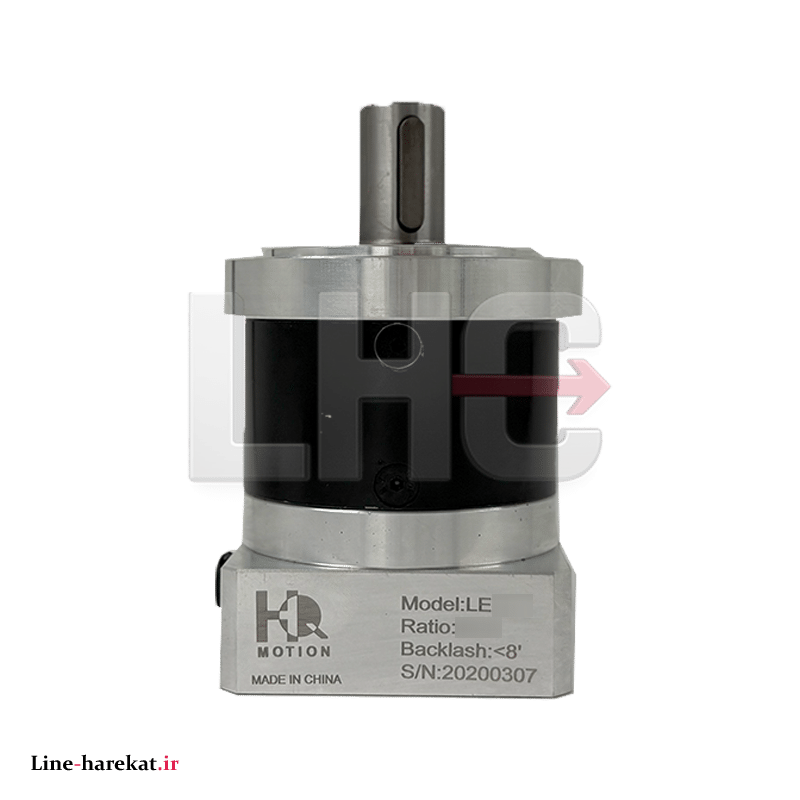

گیربکسهای دنده صاف (Spur Gearboxes) از متداولترین انواع گیربکسها در صنایع مکانیکی و اتوماسیون صنعتی هستند. این گیربکسها با بهرهگیری از چرخدندههای مستقیم و ساده، انتقال نیرو را با راندمان بالا و دقت مناسب فراهم میکنند. گیربکس LE120-64 از برند HQM، نمونهای حرفهای با مشخصات فنی ویژه برای کاربردهای صنعتی نیمهسنگین تا سنگین است که ضمن طراحی استاندارد، قابلیت اطمینان و عمر طولانی را تضمین میکند.
2. مشخصات فنی و ساختاری
| ویژگی | مشخصات فنی |
|---|---|
| مدل | LE120-64 |
| نوع گیربکس | دنده صاف (Spur Gearbox) |
| نسبت تبدیل (Gear Ratio) | 64:1 |
| قطر فلنج ورودی | 120 میلیمتر |
| قطر شفت خروجی | معمولاً 22 میلیمتر (قابل سفارش) |
| نوع شفت | گرد، کلیدخور یا صاف (بر اساس سفارش) |
| جنس چرخدندهها | فولاد آلیاژی با عملیات حرارتی شده (Hardened Steel) |
| جنس بدنه | آلومینیوم دایکست یا چدن مقاوم |
| لقی دنده (Backlash) | معمولاً ≤ 12 arcmin (قابل سفارشیسازی) |
| روانکاری | گریس صنعتی مقاوم فشار و حرارت، روانکاری دائمی |
| نصب | فلنجدار، امکان اتصال مستقیم به موتور |
| راندمان مکانیکی | حدود 95% |
| حداکثر گشتاور | متناسب با سایز و جنس، تا چند صد نیوتنمتر (بسته به مدل دقیق) |
3. اصول عملکرد و تحلیل مکانیکی
گیربکس LE120-64 بر مبنای چرخدندههای دنده صاف طراحی شده که دندانهها به صورت مستقیم و موازی محور چرخدندهها قرار گرفتهاند. این ساختار باعث انتقال نیرو با راندمان بالای 95٪ میشود. اما به دلیل تماس نقطهای دندانهها، لقی معمولاً بیشتر از گیربکسهای دنده هلیکال است که در کاربردهای با دقت متوسط و گشتاور بالا مناسب است.
نسبت تبدیل 64:1 باعث کاهش سرعت و افزایش گشتاور خروجی میشود، که این ویژگی در تجهیزاتی که نیاز به کنترل دقیق گشتاور در سرعت پایین دارند، بسیار کاربردی است. طراحی فلنج ورودی 120 میلیمتری امکان نصب آسان روی موتورهای استاندارد صنعتی را فراهم میکند.
4. مزایا و محدودیتها
مزایا:
-
راندمان بالا: کاهش اصطکاک و افزایش عمر مفید گیربکس
-
ساختار ساده: نگهداری و تعمیر آسانتر نسبت به گیربکسهای پیچیدهتر
-
قابلیت تحمل گشتاور بالا: مناسب برای کاربردهای صنعتی نیمهسنگین و سنگین
-
امکان سفارشیسازی: لقی پایینتر، نوع شفت و جنس بدنه متناسب با نیاز پروژه
-
قیمت مناسب: نسبت به گیربکسهای هلیکال یا خورشیدی هزینه کمتر
محدودیتها:
-
صدای بیشتر: نسبت به گیربکسهای هلیکال به دلیل تماس دندانهای مستقیم
-
لقی بیشتر: نسبت به گیربکسهای هلیکال، که ممکن است در کاربردهای دقیق محدودیت ایجاد کند
-
محدودیت سرعت: در دورهای بسیار بالا ممکن است نویز و سایش افزایش یابد
5. کاربردهای صنعتی
گیربکس LE120-64 HQM برای طیف وسیعی از صنایع مناسب است از جمله:
-
ماشینآلات بستهبندی و مونتاژ
-
سیستمهای جابجایی و نقالهها
-
دستگاههای CNC نیمهسنگین
-
رباتیک صنعتی با نیاز گشتاور بالا
-
تجهیزات اتوماسیون عمومی و کنترل حرکت
6. نکات مهم در انتخاب و نصب
-
بررسی دقیق نسبت تبدیل: برای تطبیق سرعت و گشتاور خروجی با نیازهای مکانیکی سیستم
-
سازگاری ابعادی: مطابقت قطر فلنج و شفت با موتور و مکانیزم متصل
-
روانکاری منظم: اگرچه گریس دائمی دارد، بررسی دورهای وضعیت روانکاری پیشنهاد میشود
-
مونتاژ صحیح: رعایت دستورالعمل نصب جهت جلوگیری از افزایش لقی و سایش زودرس
7. استانداردها و منابع مرجع
-
استاندارد ISO 6336 – تحلیل استحکام چرخدندهها
-
استاندارد AGMA 2101 – معیارهای طراحی و ساخت چرخدندهها
-
DIN 3990 – محاسبه عمر خستگی و تحمل بار چرخدندهها
-
مستندات فنی HQM (در صورت دسترسی)
-
اصول انتقال قدرت مکانیکی، Shigley’s Mechanical Engineering Design
