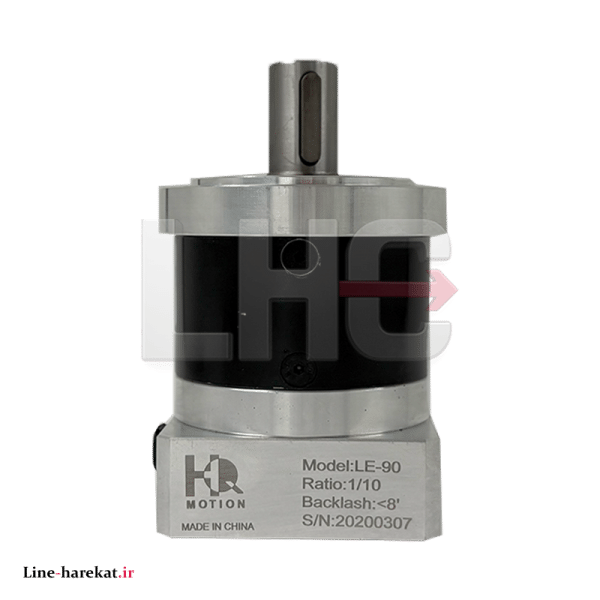

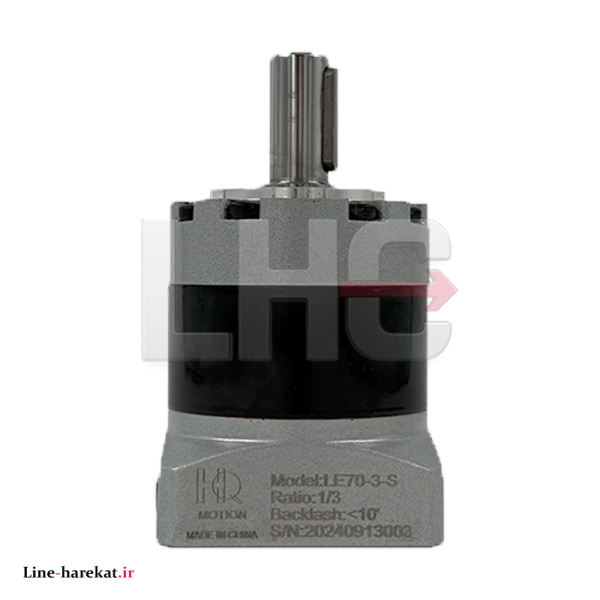

گیربکس خورشیدی استپ HQM

گیربکس استِپ (Gearbox for Stepper Motor) راهکاری است برای زمانی که می‌خواهید با استپر موتور، به گشتاور بالاتر، کنترل بهتر اینرسی، دقت موقعیت پایدار و ابعاد جمع‌وجور برسید. با افزودن گیربکس مناسب—از خورشیدی (سیاره‌ای) و حلزونی گرفته تا بیول ۹۰ درجه—می‌توانید نسبت i دلخواه را انتخاب کنید، سرعت خروجی را دقیق تنظیم نمایید و نیروی بیشتری به محور کاری وارد کنید؛ آن هم با نویز کنترل‌شده و بک‌لش قابل‌مدیریت. این دسته، گیربکس‌های ورودی فلنج‌دار برای NEMA و ورودی شفتی را پوشش می‌دهد تا برای پروژه‌های CNC سبک، رباتیک و پیک‌اَندپِلیس، چاپ/لیبل، بسته‌بندی، پرینتر سه‌بعدی صنعتی، تجهیزات آزمایشگاهی و خطوط مونتاژ بهترین گزینه را پیدا کنید.

چرا گیربکس برای استپر موتور؟

• افزایش گشتاور خروجی: با نسبت‌های ۳ تا ۱۰۰ (و بیشتر در چند استیج)، T_out چند برابر می‌شود—بدون نیاز به موتور بزرگ‌تر.

• بهبود پاسخ سیستم و کنترل اینرسی: اینرسی بار ارجاع‌شده به موتور با مجذور نسبت کم می‌شود؛ یعنی شروع/توقف دقیق‌تر و رزنانس کمتر.

• دقت و تکرارپذیری بهتر: بک‌لش کنترل‌شده در گیربکس‌های مناسب، به همراه ریزگام استپر، خروجی نرم و قابل پیش‌بینی می‌دهد.

• صرفه‌جویی در فضا و هزینه: به‌جای موتور بزرگ‌تر، گیربکس فشرده بگذارید؛ مصرف انرژی و هزینه چرخه عمر پایین‌تر می‌ماند.

• انعطاف در چیدمان مکانیکی: با گیربکس ۹۰ درجه، موتور را عمود بر خط انتقال بچرخانید و فضای دستگاه را کوچک کنید.

انواع رایج گیربکس استِپ (راهنمای انتخاب سریع)

1) گیربکس خورشیدی (Planetary/Spur یا Helical)

• مزایا: راندمان بالا، چگالی گشتاور زیاد، سفتی پیچشی خوب و ابعاد فشرده.

• Spur: اقتصادی‌تر، کمی صدای بیشتر؛ Helical: کم‌صداتر و بک‌لش کمتر.

• کاربرد: سروو/استپر عمومی، محورهای فید، پیک‌اَندپِلیس، چاپ و لیبل.

2) گیربکس حلزونی (Worm/NMRV)

• مزایا: نسبت‌های بالا در یک استیج، قیمت اقتصادی، صدای نرم، چینش ۹۰ درجه.

• ملاحظات: راندمان پایین‌تر نسبت به سیاره‌ای؛ در کار مداوم ممکن است گرم‌تر شود.

• کاربرد: نقاله‌ها، درایوهای عمومی با چرخه متوسط.

3) بیول/اسپیرال بیول ۹۰ درجه (Bevel/Spiral Bevel)

• مزایا: راندمان بالا، بک‌لش کم‌تر از حلزونی، مناسب سرعت‌های بالاتر.

• کاربرد: محورهای دقیق ۹۰ درجه، مکانیزم‌های زاویه‌دار در فضای محدود.

استانداردهای ورودی/خروجی برای استپر

• ورودی فلنج NEMA: سازگار با NEMA 17/23/24/34/42؛ نصب مستقیم و سریع.

• کوپلینگ ورودی یکپارچه: جذب خطاهای کوچک هم‌محوری و کاهش ضربه‌های راه‌اندازی.

• خروجی: شفت کلیدی، فلنج شفت‌رو یا شفت دوطرفه؛ در برخی مدل‌ها شفت توخالی برای عبور مستقیم شفت بار.

• کلاس حفاظتی و آب‌بندی: برای گردوغبار/رطوبت، IP بالاتر و سیل‌های مقاوم انتخاب کنید.

محاسبات ضروری برای انتخاب (ساده و کاربردی)

1. نسبت دور (i):

$ i = \frac{n_{\text{motor}}}{n_{\text{out}}} $

مثال: ۶۰۰ rpm در خروجی می‌خواهید و موتور ۱۲۰۰ rpm است → i=2.

2. گشتاور خروجی تقریبی:

$ T_{\text{out}}(\mathrm{N\cdot m}) = \frac{9550 \times P_{\text{motor}} \times \eta}{n_{\text{out}}} $

$ \eta $ راندمان کل است (سیاره‌ای‌ها معمولاً بالا).

3. اینرسی ارجاع‌شده به موتور:

$ J_{\text{ref}} = \frac{J_{\text{load}}}{i^2} $

برای پاسخ نرم استپر و جلوگیری از از دست‌دادن پله، نسبت $ \frac{J_{\text{ref}}}{J_{\text{motor}}} $ را پایین نگه دارید (معمولاً چند برابر، نه چند ده برابر).

4. ضریب سرویس (SF):

• بار یکنواخت/پیوسته: ۱.۰–۱.۲

• شروع/توقف‌های مکرر: ۱.۳–۱.۵

• شوک/معکوس‌کاری زیاد: ۱.۶–۲.۰
  ظرفیت گیربکس باید $ \ge T_{\text{out}} \times SF $ باشد.

5. بک‌لش (Backlash):

• عمومی: $ \le 15\text{–}20~\mathrm{arcmin} $ کفایت می‌کند.

• دقیق‌تر/آرام‌تر: $ \text{Helical/Precision} $ با بک‌لش چند arcmin را در نظر بگیرید.

چک‌لیست انتخاب مهندسی (گام‌به‌گام)

1. وظیفه محوری را تعریف کنید: سرعت خروجی، گشتاور، چرخه کاری، نویز مجاز، محدودیت فضا.

2. نوع گیربکس: اگر راندمان/سفتی برایتان مهم است → سیاره‌ای. اگر ۹۰ درجه اقتصادی می‌خواهید → حلزونی. اگر ۹۰ درجه دقیق می‌خواهید → بیول/اسپیرال بیول.

3. نسبت i و گشتاور: با فرمول‌ها بالا، i و T_out را تعیین کنید و با کاتالوگ ظرفیت نامی بسنجید.

4. بک‌لش و دقت: برای پوزیشنینگ و اینترپولیشن، Helical/Precision بهتر است؛ برای حرکت عمومی، Spur Planetary اقتصادی‌تر است.

5. بار شعاعی/محوری خروجی: اگر پولی/چرخ‌دنده بزرگ دارید، ظرفیت Radial/Axial و فاصله اعمال نیرو را بررسی کنید.

6. ورودی NEMA و ابعاد فلنج: سایز NEMA موتور، قطر شفت و الگوی سوراخ‌ها را با ورودی گیربکس تطبیق دهید.

7. محیط کاری: دما، گردوغبار/رطوبت، شست‌وشو؛ در صورت نیاز IP بالاتر و ونت را انتخاب کنید.

نکات نصب حرفه‌ای (برای عمر بیشتر و نویز کمتر)

• هم‌محوری دقیق موتور–گیربکس–بار: از فلنج استاندارد و کوپلینگ الاستیک/پره‌ای استفاده کنید؛ ناهم‌محوری = گرما/نویز.

• گشتاوردهی پیچ‌ها: پیچ‌های فلنج/بدنه را ضربدری و پلکانی تا گشتاور توصیه‌شده؛ سپس ریتورک بعد از چند شیفت.

• ونت و روانکار: در مدل‌های روغنی، سطح روغن با پوزیشن نصب هم‌خوان باشد؛ ونت را مسدود نگذارید.

• بارهای اورهنگ: کشش تسمه زیاد یا قطر پولی بزرگ → بار شعاعی بالا؛ در صورت نیاز یاتاقان واسط اضافه کنید.

• کابل‌کشی استپر: شتاب/رمپ سرعت را با ظرفیت گیربکس هماهنگ کنید تا ضربه‌های ناگهانی وارد نشود.

نگه‌داری و سرویس

• روانکار متناسب: گریس/روغن طبق توصیه سازنده (افزودنی EP در برخی مدل‌ها).

• تعویض دوره‌ای: پس از دورهٔ Run-in اولیه و سپس طبق چرخه کاری.

• پایش دما و صدا: افزایش ناگهانی نشانهٔ اضافه‌بار، کمبود روانکار یا تراز نامناسب است.

• آب‌بندی‌ها: نشتی سیل‌ها را جدی بگیرید؛ کاهش روانکار = خرابی سریع یاتاقان/دنده.

اشتباهات رایج (و راه‌حل سریع)

• انتخاب صرفاً بر اساس نسبت i: گشتاور، SF، اینرسی و بار شعاعی را هم بسنجید.

• نادیده‌گرفتن بک‌لش برای کاربرد دقیق: اگر مسیر اینترپولیشن دارید، Precision/Helical را انتخاب کنید.

• پولی بزرگ بدون محاسبه بار: یاتاقان خروجی زود خراب می‌شود؛ Max Radial Load @ فاصله را بررسی کنید.

• تغییر وضعیت نصب بدون اصلاح روغن/ونت: باعث گرمایش و کف‌کردن می‌شود.

• کوپلینگ سخت و Misalignment: ضربه و رزونانس را بالا می‌برد—از کوپلینگ الاستیک استفاده کنید.

کاربردهای رایج

• CNC سبک و محورهای فید: کنترل بهتر اینرسی، گشتاور کافی و دقت تکرارپذیر.

• رباتیک و پیک‌اَندپِلیس: پاسخ نرم، ابعاد فشرده، چیدمان ۹۰ درجه در فضاهای محدود.

• چاپ، لیبلینگ و بسته‌بندی: حرکت پیوسته/تکراری با نویز کنترل‌شده.

• پرینتر سه‌بعدی صنعتی و پلاتر: سرعت یکنواخت و کیفیت سطح بهتر.

• نقاله‌ها و جابه‌جایی مواد سبک تا متوسط: گشتاور مناسب با مصرف انرژی پایین‌تر.

مشخصات پیشنهادی کارت محصول (چه بنویسیم تا انتخاب ساده شود)

• نوع گیربکس: سیاره‌ای Spur/Helical، حلزونی، بیول ۹۰ درجه

• نسبت (i) و دور خروجی نامی (rpm)

• گشتاور نامی/پیک (N·m) و راندمان تقریبی

• بک‌لش (arcmin) و سفتی پیچشی (N·m/arcmin)

• ورودی: فلنج NEMA 17/23/34/42 (یا شفت ورودی) + ابعاد دقیق

• خروجی: شفت کلیدی/توخالی/فلنج شفت‌رو، قطر و طول

• ظرفیت Radial/Axial Load @ فاصله

• حداکثر دور ورودی، کلاس حفاظتی (IP)، نوع روانکار و وزن

• فایل ابعادی (PDF/DWG) و سناریوهای کاربرد پیشنهادی

ساختار پیشنهادی صفحه دسته (سئو + UX)

• H1: گیربکس استِپ | گیربکس مخصوص استپر موتور

• فیلترها: نوع (سیاره‌ای/حلزونی/بیول)، نسبت i، گشتاور (N·m)، بک‌لش (arcmin)، سایز ورودی NEMA (17/23/34/42)، نوع خروجی (شفت/فلنج/توخالی)، حداکثر rpm ورودی، IP/روانکار.

• راهنمای خرید کوتاه بالای لیست: فرمول‌های i, T_out, J_ref، جدول SF، تفاوت Spur/Helical و نکته‌های بار شعاعی.

• کارت محصول غنی از داده: نسبت، گشتاور، بک‌لش، ابعاد ورودی/خروجی، بارهای مجاز، فایل اندازه‌ها، کاربرد پیشنهادی.

• بخش FAQ و نکات نصب/سرویس برای کاهش سوالات تکراری و افزایش تبدیل.

پرسش‌های متداول (FAQ)

۱) سیاره‌ای بگیرم یا حلزونی؟
اگر راندمان و سفتی مهم است و بک‌لش کمتر می‌خواهید → سیاره‌ای. اگر ۹۰ درجه اقتصادی و نصب ساده می‌خواهید → حلزونی. برای ۹۰ درجه دقیق → بیول/اسپیرال بیول.

۲) بک‌لش چقدر مهم است؟
برای پوزیشنینگ دقیق/اینترپولیشن، بک‌لش پایین‌تر (چند arcmin) بهتر است؛ برای حرکت‌های عمومی، ≤۱۵–۲۰ arcmin کافی است.

۳) نسبت ایده‌آل را چگونه انتخاب کنم؟
از i=nmotor/nouti=n_{\text{motor}}/n_{\text{out}}i=nmotor​/nout​ شروع کنید، سپس T_out × SF، J_ref/J_motor و بار شعاعی را چک کنید.

۴) آیا گیربکس استپر خودقفل می‌شود؟
حلزونی در برخی نسبت‌ها خودقفل نسبی دارد؛ ولی برای ایمنی به آن تکیه نکنید—ترمز موتور/قفل مکانیکی در نظر بگیرید.

۵) صدای سیستم زیاد است؛ چه کنم؟
Helical Planetary کم‌صداتر است؛ هم‌محوری و کوپلینگ الاستیک و روانکار مناسب را بررسی کنید.

۶) با پولی بزرگ مشکل یاتاقان پیدا می‌کنم؛ راه‌حل چیست؟
بار شعاعی مجاز خروجی و فاصله اعمال نیرو را با کاتالوگ بسنجید؛ در صورت لزوم یاتاقان واسط اضافه کنید.

۷) آیا می‌توان گیربکس را عمودی نصب کرد؟
بله؛ اما سطح روانکار/ونت باید با وضعیت نصب سازگار باشد.
