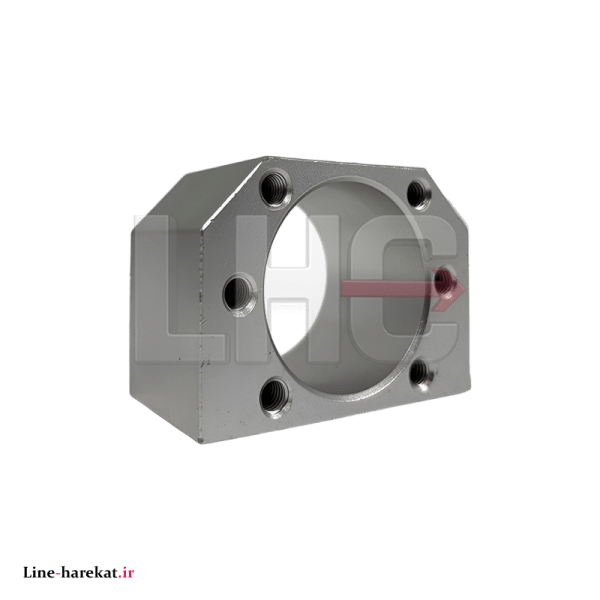

ساپورت مهره HQM

ساپورت بال‌اسکرو HQM مجموعه‌ای مهندسی‌شده از هوزینگ، بلبرینگ‌های تماس زاویه‌ای جفت‌شده (Duplex ACB)، مهره قفلی (Precision Locknut)، اسپیسر دقیق و آب‌بندی است که دو سر پیچ بال‌اسکرو را مهار می‌کند و لَقی محوری بسیار کم، سختی بالا و نویز پایین را تضمین می‌نماید. اگر به دنبال کیفیت سطح بهتر، تکرارپذیری حرکتی، افزایش سرعت/شتاب محورها و کاهش نگه‌داری هستید، انتخاب و نصب صحیح Ball Screw Support HQM حیاتی است.

چرا ساپورت HQM؟

• پیش‌بار کارخانه‌ای کنترل‌شده: جفت بلبرینگ‌های ACB با چینش DB/DF/DT و زاویه تماس 15°/25°/30° برای دستیابی به پیش‌بار سبک تا متوسط؛ نتیجه: سختی محوری بالا بدون افزایش بی‌مورد گشتاور.

• هوزینگ صلب و تراش دقیق: سطوح مرجع ماشین‌کاری‌شده، ارتفاع مرجع ثابت و الگوی سوراخ استاندارد؛ نصب سریع و هم‌محوری مطمئن با شاسی.

• آب‌بندی مؤثر و طول عمر گریس: انتخاب بین ZZ (شیلد کم‌اصطکاک) یا 2RS (کاسه‌نمد) بسته به محیط؛ محافظت بهتر = دوره سرویس طولانی‌تر.

• سازگاری ابعادی مرسوم بازار: قطر نشیمن شفت، طول پله‌ها و رزوه مهره قفلی مطابق استانداردهای رایج تا جایگزینی آسان باشد.

• تنوع فرم نصب: برای فضاهای مختلف، هم نسخه‌های پایه‌دار و هم فلنج‌دار کم‌ارتفاع در دسترس است.

انواع Ball Screw Support (نام‌گذاری رایج)

• BK / BF: پرکاربردترین ست. BK (Fixed Side) در سمت ثابت با جفت ACB و پیش‌بار؛ BF (Floating Side) در سمت آزاد با بلبرینگ تکی برای هدایت شعاعی و آزادکردن انبساط طولی پیچ.

• FK / FF: نسخه‌ی فلنج‌دار کم‌ارتفاع؛ برای قاب‌های کامپکت و محدودیت ارتفاع عالی است.

• EK / EF: فرم کمپکت/اقتصادی با وزن کمتر و نصب ساده.

قاعدهٔ طلایی: همیشه یک سمت Fixed + یک سمت Floating. بستن هر دو سر به صورت Fixed باعث داغی، صدای سوت و خرابی زودرس می‌شود.

اجزای اصلی ست ساپورت HQM

• بلبرینگ تماس زاویه‌ای (ACB) جفت‌شده: هم‌کد و هم‌رده، با پیش‌بار انتخابی برای حذف لقی محوری.

• هوزینگ دقیق: بدنه فولادی/آلیاژی ماشین‌کاری‌شده با لب مرجع، سوراخ‌های رزوه کور و PCD استاندارد.

• مهره قفلی (Locknut) دقیق: رزوه داخلی متناسب با شفت؛ قفل با پیچ‌های شعاعی یا واشر قفلی برای پایداری در rpm بالا.

• اسپیسر/واشر فاصله‌گیر: تنظیم فاصله رینگ‌ها جهت رسیدن به پیش‌بار هدف.

• سیل/شیلد: جلوگیری از نفوذ گردوغبار/خنک‌کار و حفظ روانکار مناسب.

چگونه مدل مناسب را انتخاب کنیم؟ (Step-by-Step)

1. قطر انتهای ماشین‌کاری‌شده پیچ: بر اساس قطر نشیمن شفت (مثلاً Φ8، Φ10، Φ12، Φ15، Φ17، Φ20، Φ25…) ست BK/BF یا FK/FF یا EK/EF متناظر را بردارید.

2. طول محور و بار میز: محورهای بلند/بار سنگین → هوزینگ صلب‌تر (BK/FK) و Preload متوسط؛ محورهای سریع/سبک → Preload سبک برای اصطکاک کمتر.

3. سرعت و پروفایل حرکت: برای شتاب‌های تند و rpm بالا، گریس Low-Torque و شیلد ZZ/آب‌بندی کم‌گشتاور را در نظر بگیرید.

4. محیط کاری: تراشه/خنک‌کار زیاد؟ → 2RS یا مسیر آب‌بند تقویت‌شده. محیط تمیز؟ → ZZ کفایت می‌کند.

5. محدودیت فضا: ارتفاع کم؟ → FK/FF. فضای پایه کافی؟ → BK/BF اقتصادی و در دسترس.

6. دقت نهایی و سختی سازه: برای پرداخت دقیق، ACB زاویه تماس بالاتر و Preload متوسط؛ برای مسیرهای High-Speed، زاویه کمتر + Preload سبک.

7. نوع Locknut: برای rpm بالا از Locknut کم‌نامتعادلی با پیچ‌های ریز استفاده کنید تا بالانس بهتری داشته باشید.

محاسبات و نکات مهندسی انتخاب

• Preload:

  • Light: مناسب سرعت/شتاب بالا، اصطکاک کم.

  • Medium: سختی محوری بیشتر برای کیفیت سطح بهتر.

• شاخص DN: DN = قطر داخلی بلبرینگ × rpm. با DN بالاتر به گریس سبک‌تر و آب‌بندی کم‌اصطکاک نیاز دارید.

• کلاس دقت بلبرینگ/هوزینگ: برای محورها با دقت بالا، بلبرینگ کلاس P5 و هوزینگ با صافی و موازی‌بودن مناسب انتخاب کنید.

• Runout و هم‌مرکزی: هر چه Runout کمتر باشد، ارتعاش و دمای کاری پایین‌تر است؛ هم‌مرکزی هوزینگ و شفت را جدی بگیرید.

• انبساط حرارتی پیچ: سمت Floating باید امکان لغزش طولی را بدون تنش اضافی فراهم کند.

نصب حرفه‌ای (چک‌لیست کاربردی)

• لب مرجع و تراز: ساپورت سمت ثابت را به لب ماشین‌کاری‌شده شاسی مماس کنید؛ پیچ‌ها را پلکانی و ضربدری تا گشتاور نهایی ببندید.

• اعمال نیرو به رینگ صحیح: هنگام پرس، نیرو را فقط به رینگی که روی آن می‌نشیند وارد کنید (رینگ داخلی روی شفت، رینگ خارجی در هوزینگ).

• تنظیم Locknut و پیش‌بار: Locknut را طبق ترتیب سازنده سفت کنید؛ گشتاور راه‌اندازی را چک و چند رفت‌وبرگشت دستی بدهید.

• آزاد گذاشتن سمت BF/FF/EF: فضای لغزش حرارتی را طبق نقشه حفظ کنید.

• کوپلینگ موتور–پیچ: از کوپلینگ الاستیک/پره‌ای استفاده کنید؛ Runout محور را با اندیکاتور کنترل نمایید.

• پایش اولیه دما/نویز: افزایش غیرعادی دما یا صدای سوت = پیش‌بار زیاد، فیت سفت، پرگریسی یا کجی هم‌محوری.

نگه‌داری و سرویس

• بازرسی صدا/ارتعاش: تغییر ناگهانی نشانه آلودگی، کمبود روانکار یا پیش‌بار نامناسب است.

• گریس‌کاری دوره‌ای (در مدل‌های قابل سرویس): بر اساس ساعات کار و آلودگی محیط؛ گریس‌های ناسازگار را مخلوط نکنید.

• ریتورک پیچ‌ها: پس از چند شیفت نخست، پیچ‌های هوزینگ و Locknut را ریتورک کنید.

• پاکیزگی ناحیه: ورود تراشه/مایع به هوزینگ، عمر بلبرینگ را کم می‌کند؛ اسکراپر/آب‌بندی سالم نگه دارید.

خطاهای رایج (و راه‌حل سریع)

• Fixed کردن هر دو سر: جلوگیری از انبساط → گرمایش، نویز و خرابی زودرس. همیشه یک سمت Floating باشد.

• پیش‌بار افراطی: گشتاور و دما ↑، سایش زودرس → یک پله Preload کمتر و بررسی هم‌محوری.

• نصب ضربه‌ای: ترک رینگ/سایش موضعی → فقط پرس کنترل‌شده با بوش مناسب.

• استفاده از آب‌بندی نامتناسب: 2RS در rpm خیلی بالا → گرمایش؛ ZZ در محیط مرطوب → نفوذ آلودگی.

• کجی کوپلینگ: رزونانس و نویز در سرعت‌های خاص → تنظیم اندیکاتوری و استفاده از کوپلینگ مناسب.

• بی‌توجهی به ارتفاع مرجع/PCD: اختلاف چند دهم میلی‌متر هم می‌تواند کجی محور ایجاد کند—ابعاد نصب را دقیق تطبیق دهید.

انتخاب بر اساس کاربرد

• CNC چوب/MDF و آلومینیوم سبک: ست BK/BF یا FK/FF با Preload سبک، شیلد ZZ و گریس کم‌گشتاور.

• ماشین‌کاری دقیق/قالب‌سازی: Preload متوسط، ACB زاویه بالاتر، هوزینگ صلب، آب‌بندی 2RS در محیط تراشه‌ریز.

• گنتری‌های طویل/محورهای سنگین: FK/FF کم‌ارتفاع برای کاهش ارتفاع و افزایش سختی مونتاژ؛ توجه به سرعت بحرانی پیچ.

• محیط‌های مرطوب/خنک‌کار: مسیر آب‌بند تقویت‌شده، اسکراپر/وایپر سالم و برنامه تمیزکاری منظم.
