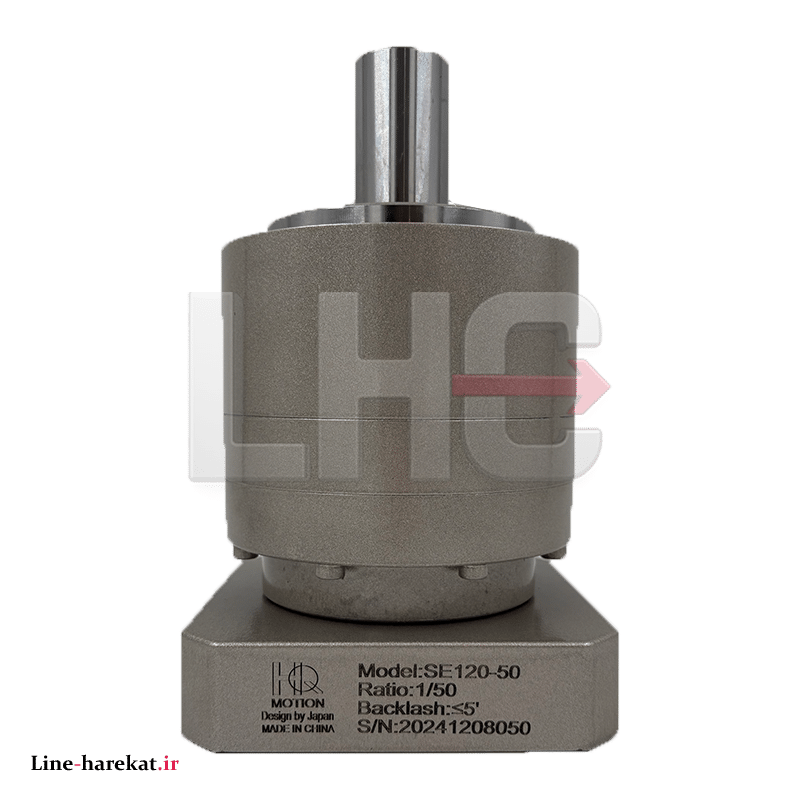

گیربکس دنده مورب مدل SE120-50-24 HQM یک گیربکس صنعتی دقیق با نسبت تبدیل 1:50 است که برای کاهش سرعت و افزایش گشتاور در سیستمهای حرکتی طراحی شده است. طراحی مورب دندهها (Helical Gear) در این مدل باعث عملکرد نرمتر، صدای کمتر و راندمان بالاتر نسبت به گیربکسهای دنده صاف میشود. این گیربکس با فلنج ورودی 120 میلیمتر و شفت ورودی مناسب برای استپ موتورهای سایز بزرگ (مثل NEMA 34 و 86mm)، در پروژههای صنعتی و نیمهصنعتی با بار سنگین مورد استفاده قرار میگیرد.
🔍 مشخصات فنی گیربکس SE120-50-24 HQM
| ویژگی | مقدار |
|---|---|
| مدل | SE120-50-24 |
| نوع گیربکس | دنده مورب (Helical Gear) |
| نسبت تبدیل | 50:1 |
| قطر فلنج ورودی | 120 میلیمتر |
| سازگاری با موتور | استپ موتورهای NEMA 34 و مشابه |
| قطر شفت خروجی | معمولاً 24 میلیمتر (مطابق با نام مدل) |
| بازده انتقال | بیش از 90٪ در شرایط بهینه |
| لقی زاویهای خروجی | کمتر از 10 arcmin |
| جنس دندهها | فولاد آلیاژی سختکاری شده با پوشش ضدسایش |
| جنس بدنه | آلومینیوم صنعتی با پوشش آندایز مقاوم |
| وزن تقریبی | حدود 4 تا 5 کیلوگرم (بسته به نوع شفت) |
✅ مزایای گیربکس SE120-50-24 HQM
-
🌀 عملکرد بیصدا و نرمتر بهدلیل دندههای مورب با درگیری تدریجی
-
🔩 توانایی تحمل گشتاور بالا بدون افت دقت یا استهلاک سریع
-
🧊 انتقال حرارت بهتر و قابلیت عملکرد در کاربریهای طولانیمدت
-
🔧 طراحی صنعتی برای نصب آسان روی انواع شاسی و ماژولهای حرکتی
-
🎯 مناسب برای موقعیتدهی دقیق در سیستمهای حساس
-
⚙️ کاهش لقی (Backlash) و افزایش دقت تکرارپذیری
📌 کاربردهای پیشنهادی گیربکس SE120-50-24 HQM
-
ماشینآلات CNC با محورهای سنگین یا نیازمند دقت بالا
-
تجهیزات مونتاژ اتوماتیک و نیمهاتومات
-
رباتهای صنعتی با نیاز به گشتاور زیاد و کنترل نرم
-
سیستمهای حرکتی خطی و دوار در خطوط تولید
-
کاربردهای بستهبندی، لیبلزنی، پانچ، حکاکی و برش صنعتی
-
ماشینآلات چاپ و پرینت صنعتی سنگین
🎯 نکات مهم نصب و راهاندازی
جهت بهرهبرداری بهینه از گیربکس SE120-50-24 HQM:
-
استفاده از کوپلینگ هممرکز و دقیق برای اتصال موتور به گیربکس توصیه میشود.
-
نصب گیربکس روی پایه محکم باعث کاهش لرزش و افزایش عمر مکانیکی میشود.
-
بررسی و نگهداری سطح روغن یا گریس در فواصل زمانی مشخص، عملکرد پایدار و روان را تضمین میکند.
📦 خدمات فروشگاه
-
مشاوره تخصصی رایگان برای انتخاب گیربکس مناسب پروژه شما
-
عرضه ست کامل موتور + گیربکس + درایور + کوپلینگ
-
ارسال فوری و بستهبندی ایمن به سراسر کشور
-
تضمین اصالت و سلامت فیزیکی کالا
-
پشتیبانی فنی قبل و بعد از خرید برای راهاندازی حرفهای
گیربکس دنده مورب SE120-50-24 HQM ترکیبی هوشمندانه از قدرت، دقت و دوام صنعتی است. اگر در پروژهای به کنترل سرعت پایین، گشتاور بالا و حرکت نرم نیاز دارید، این مدل از برند HQM میتواند انتخابی ایدهآل و مطمئن برای شما باشد.
