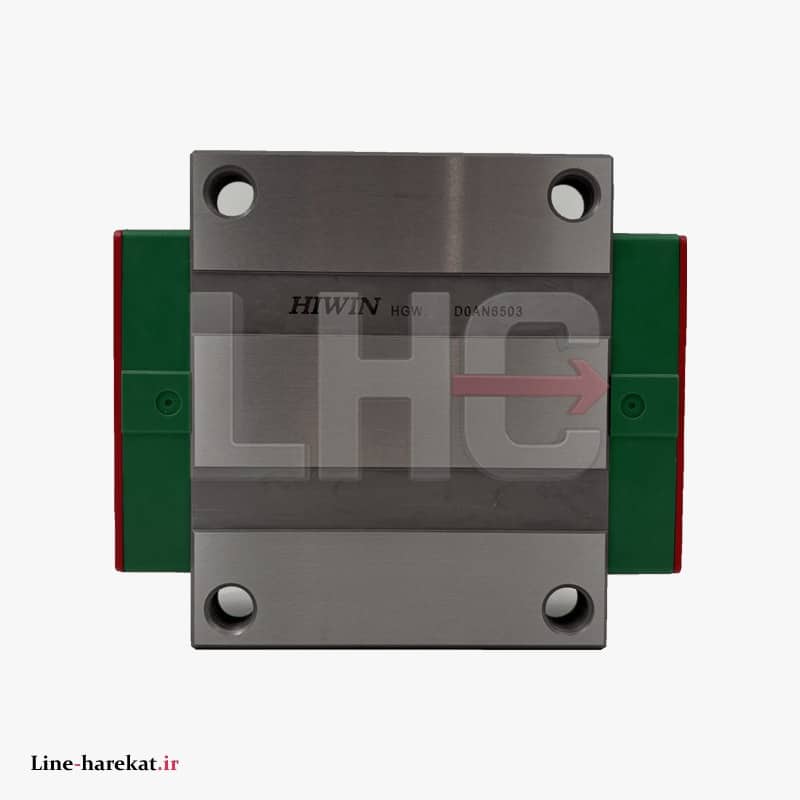

واگن لبهدار – طول بلند – HGW20H – HIWIN BRAND
واگن خطی (Linear Guide Block) مدل HGW20H یکی از اجزای مهم سیستمهای حرکتی صنعتی است که برای حرکت خطی روان، پایدار و دقیق روی ریلهای سری HGR20 طراحی شده است.
این واگن با مکانیزم ساچمهای چهار ردیفه (Four-Row Circular Arc Contact) ساخته شده و بهدلیل تعادل بین ظرفیت بار، ابعاد جمعوجور و دقت بالا، در ماشینآلات CNC متوسط، تجهیزات اتوماسیون و دستگاههای دقیق کاربرد گستردهای دارد.
📏 جدول ابعادی واگن HGW20H HIWIN
| ویژگی | مقدار / توضیح |
|---|---|
| طول کل واگن (L) | 69.8 mm |
| عرض واگن (W) | 44 mm |
| ارتفاع کل (H) | 30 mm |
| فاصله سوراخهای نصب طولی (L1) | 52 mm |
| فاصله سوراخهای نصب عرضی (B) | 32 mm |
| قطر سوراخ نصب (d) | Φ6 mm |
| سایز پیچ نصب | M6 × 16 ~ 20 mm |
| عرض شیار ریل سازگار (Rail Width) | 20 mm (سری HGR20) |
| وزن تقریبی واگن | حدود 0.25 ~ 0.3 kg |
📐 مشخصات عمومی واگن خطی HGW20H
| ویژگی | مقدار / توضیح |
|---|---|
| نوع واگن | لبهدار (Flange Type – طول بلند High Type) |
| سازگاری با ریل | سری HGR20 |
| مکانیزم حرکتی | ساچمهای چهار ردیفه – تحمل بار از چهار جهت |
| کلاس دقت | استاندارد C یا بالاتر (H، P، UP) |
| جنس بدنه | فولاد آلیاژی سختکاری شده – مقاوم در برابر سایش و زنگزدگی |
| سیستم روانکاری | دارای نمدگیر و پورت روانکاری مرکزی |
✅ ویژگیهای کلیدی HGW20H
-
🔩 حرکت روان و دقیق حتی در سرعتهای بالا
-
⚙️ تحمل بارهای شعاعی و محوری از چهار جهت
-
🧱 طراحی جمعوجور با استحکام مناسب برای پروژههای نیمهسنگین
-
🛠️ نصب آسان روی ریلهای استاندارد HGR20
-
🔧 مناسب برای کاربردهایی با نیاز به دقت و تکرارپذیری طولانیمدت
🎯 کاربردهای رایج HGW20H
-
دستگاههای CNC سایز کوچک تا متوسط
-
تجهیزات اتوماسیون و رباتیک
-
ماشینآلات مونتاژ و جابهجایی دقیق
-
دستگاههای بستهبندی و چاپ
-
تجهیزات پزشکی و پژوهشی سبک و متوسط
⚠️ نکات فنی مهم در انتخاب HGW20H
-
📐 تطابق دقیق با ریل HGR20 و کلاس موردنیاز پروژه
-
🧩 انتخاب کلاس دقت و پیشبارگذاری مناسب
-
🧪 روانکاری منظم جهت افزایش طول عمر و عملکرد پایدار
-
🌧️ استفاده از نمدگیر یا پوشش ضدزنگ در محیطهای مرطوب یا پرگردوغبار
🛒 مزایای خرید از لاین حرکت
-
✅ موجودی کامل سایزها و سریهای HIWIN
-
🧰 مشاوره تخصصی برای انتخاب بهینه
-
📦 ارسال سریع با بستهبندی صنعتی
-
🛡️ تضمین اصالت و کیفیت بالا
🔹 واگن HGW20H HIWIN با طراحی دقیق، کیفیت ساخت بالا و ابعاد جمعوجور، انتخابی مناسب برای پروژههای صنعتی متوسط است که به حرکت نرم، دقت بالا و طول عمر کاری طولانی نیاز دارند.
