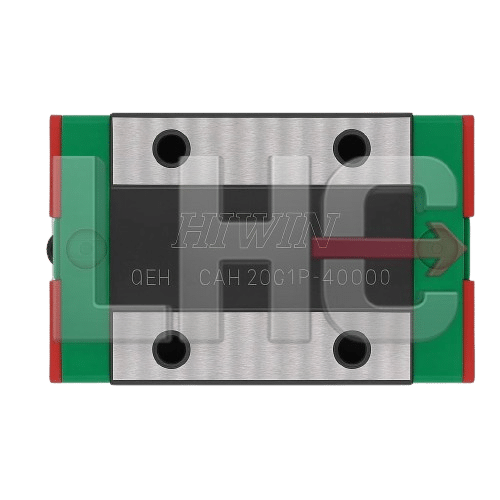

واگن خطی QEH20CA HIWIN – ساخت تایوان
واگن سری QE برند HIWIN با تکنولوژی SynchMotion™ برای حرکت خطی نرم، بیصدا و با طول عمر بالا طراحی شده است.
مدل QEH20CA از نوع بلوک مربعی (Square Type) بوده و در دسته واگنهای Heavy Load قرار دارد. این مدل انتخابی مطمئن برای کاربردهایی است که نیازمند ظرفیت بار بالا، دقت حرکتی و دوام طولانی هستند.
📐 مشخصات فنی و ابعاد
| ویژگی | مقدار |
|---|---|
| عرض بلوک (W) | 44 mm |
| ارتفاع بلوک (H) | 30 mm |
| طول بلوک (L) | 70.6 mm |
| فاصله پیچهای نصب طولی (L1) | 52.6 mm |
| عرض ریل (WR) | 20 mm |
| ارتفاع ریل (HR) | 16 mm |
| سایز پیچ نصب ریل | M4 × 20 mm |
| بار دینامیک پایه (C) | 21.18 kN |
| بار استاتیک پایه (C0) | 27.44 kN |
| ممان مجاز حول محور X (Mx) | 0.32 kN·m |
| ممان مجاز حول محور Y (My) | 0.26 kN·m |
| ممان مجاز حول محور Z (Mz) | 0.26 kN·m |
| وزن بلوک | حدود 0.27 kg |
| وزن ریل | حدود 1.92 kg/m |
✅ مزایا
-
حرکت بسیار روان و بیصدا به دلیل طراحی SynchMotion™.
-
ابعاد استاندارد با پروفیل پایین، مناسب برای نصب در فضاهای محدود.
-
تحمل بار بسیار بیشتر نسبت به سایز 15، با ظرفیت بار دینامیک بیش از 21kN.
-
دقت بالا با پیشبار سبک و کلاس دقت استاندارد صنعتی.
-
قابلیت تعویض با سری EG روی همان ریل.
-
طول عمر زیاد به دلیل توزیع یکنواخت بار و کاهش سایش.
🎯 کاربردهای رایج
-
محورهای دستگاههای CNC متوسط و بزرگ.
-
سیستمهای رباتیک صنعتی و تجهیزات اتوماسیون.
-
ماشینآلات لیزر، برش، چاپ و بستهبندی.
-
تجهیزات اپتیکی و دستگاههای اندازهگیری دقیق.
-
میزهای حرکتی و خطوط تولید صنعتی.
⚠️ نکات مهم پیش از خرید
-
انتخاب صحیح پیشبار (Preload) بر اساس نوع بارگذاری.
-
توجه به کلاس دقت (Precision Grade) در پروژههای حساس.
-
استفاده از گریس یا سیستم روغنکاری مرکزی برای افزایش عمر.
-
بررسی ممانهای مجاز در صورت وجود بارهای خارج از مرکز.
-
اطمینان از سازگاری بلوک با ریل از نظر ابعاد و تلرانس.
-
توجه به شرایط محیطی (رطوبت، گردوغبار، دما).
-
نصب دقیق و همراستایی ریلها در مسیرهای طولانی یا تکرار زیاد حرکت.
🛒 چرا خرید از فروشگاه لاین حرکت؟
-
موجودی کامل انواع ریل و واگن سایز 15 تا 30
-
مشاوره و پشتیبانی فنی برای انتخاب دقیقترین مدل
-
ارسال سریع و بستهبندی ایمن
-
تضمین اصالت برند HIWIN و کیفیت صنعتی
