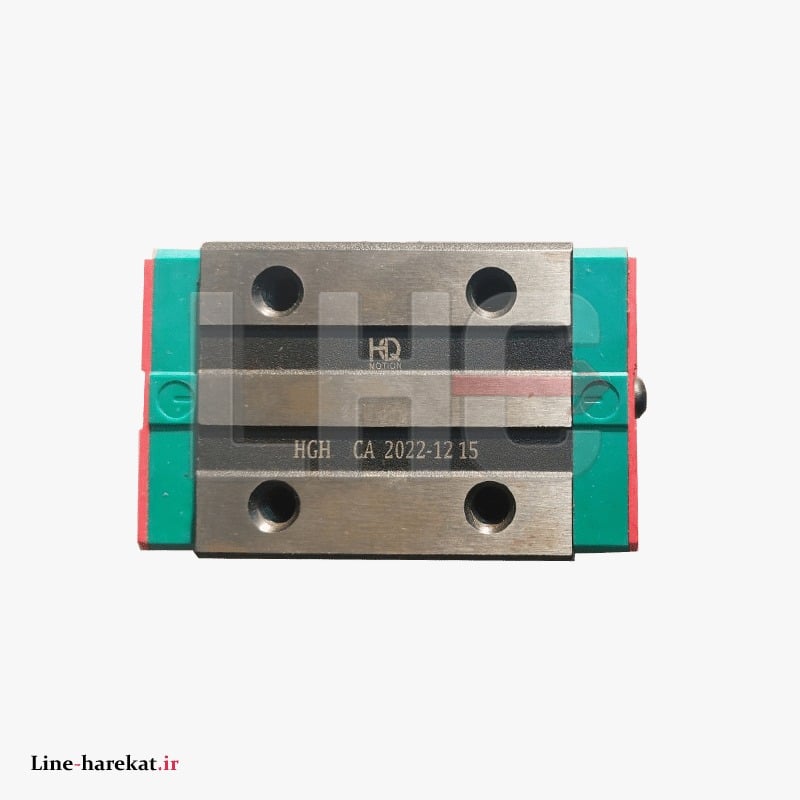

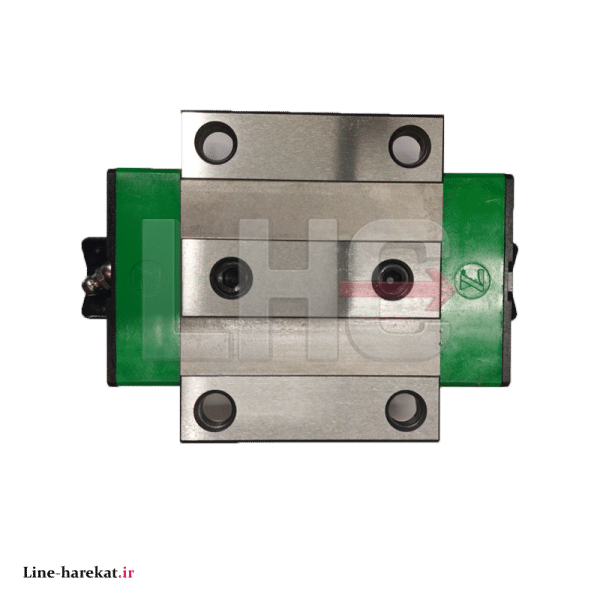

HGH15 طراحی شده برای تحمل بارهای بالا و ارائه حرکت خطی دقیق، سریع و با عمر طولانی قابلیت هممحوری (Self-aligning) به دلیل طراحی شیار دایرهای با تماس در زاویه ۴۵ درجه، که خطاهای نصب را جبران و حرکت را نرم و دقیق میکند.
مشخصات فنی (HGH 15)
-
نوع: واگن خطی ساچمهای سری HG
-
سایز ریل: 15 میلیمتر
-
ظرفیت بار تقریبی: دینامیک ~14.7 kN | استاتیک ~23.5 kN
-
جهتهای بار: شعاعی، معکوس شعاعی و جانبی (سختی تقریباً یکنواخت)
-
جنس بدنه: فولاد آلیاژی سختکاریشده
-
آببندها: جلو/عقب + گردوغبارگیر جانبی (گزینههای تقویتی قابل سفارش)
-
روغنکاری: گریس از طریق نازلهای کناری/بالایی، امکان یونیت روغنکاری طولانیمدت
-
کلاس دقت پیشنهادی: N (نرمال) | گزینهها: H / P در سفارش سازمانی
-
پیشبار: Z0 (بدون پیشبار) تا Z1/Z2 برحسب نیاز سختی
نکته: مقادیر دقیق با کد کامل محصول (نوع آببند، پیشبار، کلاس دقت) و برند HQM ممکن است اندکی تفاوت داشته باشد.
جدول ابعادی واگن (HGH 15)
| پارامتر | مقدار |
|---|---|
| ارتفاع کل (H) | 28 mm |
| عرض بلاک (W) | 34 mm |
| طول بلاک (L) | ≈ 61.4 mm |
| فاصله سوراخهای نصب (B) | 26 mm |
| رزوه پیچ نصب | M4 |
| ارتفاع از لبه ریل (H₁) | 4.3 mm |
| فاصله خط تماس (C) | 26 mm |
| جرم تقریبی | ~0.18 kg |
ریلهای سازگار (سایز 15)
-
پروفیل ریل: HGR15 (R/T برحسب سوراخکاری)
-
طول: سفارشی تا چند متر (برش و تهپردازی طبق نقشه شما)
-
سوراخکاری: از نوع از پیشسوراخشده با گام استاندارد
کاربردها
CNC، پرینتر سهبعدی صنعتی، دستگاههای بستهبندی، تجهیزات پزشکی/آزمایشگاهی، اتوماسیون خطوط تولید
نصب و نگهداری
-
سطح ریل را تمیز و همسطح کنید؛ از پیچهای گرید مناسب (M4) با گشتاور استاندارد استفاده شود.
-
پس از مونتاژ اولیه، مسیر را چند بار طی کرده و دوباره گریسکاری سبک انجام دهید.
-
دوره سرویس: برحسب شرایط کاری؛ در محیطهای پرگردوغبار سرویس کوتاهتر در نظر بگیرید.
-
