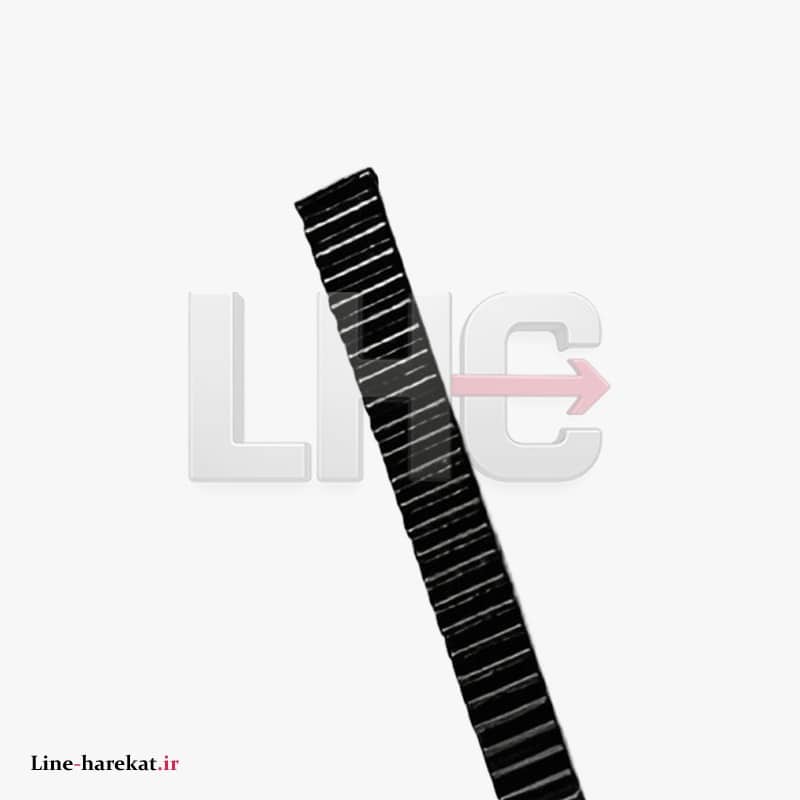

دنده شانهای M4-40×40-200CM HQM
دنده شانهای M4-40×40-200CM از نوع رک صاف (Straight Rack Gear) است که با ماژول ۴ طراحی شده و برای انتقال حرکت خطی در سیستمهای صنعتی سنگین و پروژههای با بارهای بسیار زیاد ایدهآل است. این مدل با مقطع مربعی ۴۰×۴۰ میلیمتر و طول استاندارد ۲۰۰ سانتیمتر (۲ متر) عرضه میشود و به دلیل ابعاد بزرگتر و مدول بالاتر، ظرفیت باربری بسیار بیشتری نسبت به مدلهای با ماژولهای پایینتر دارد.
🔧 مشخصات فنی
| ویژگی | مقدار |
|---|---|
| 📌 مدل | M4-40×40-200CM |
| ⚙️ نوع دنده | شانهای صاف (Straight Rack) |
| 📏 ماژول | 4 |
| 📐 ابعاد مقطع | 40×40 میلیمتر |
| 📏 طول مؤثر | 2000 میلیمتر (۲ متر) |
| 🧱 جنس | فولاد آلیاژی ماشینکاریشده (C45 یا CK45) |
| ✨ پرداخت سطح | ماشینکاریشده با پوشش ضدزنگ (در صورت سفارش) |
| 🌐 برند | HQM – کیفیت ساخت دقیق، مناسب کارهای صنعتی |
✅ مزایای کلیدی
-
تحمل بار بسیار بیشتر نسبت به رکهای با ماژول پایینتر
-
حرکت پایدار، دقیق و روان در سیستمهای صنعتی سنگین
-
سازگار با چرخدندههای مدول ۴ برای انتقال بیلقی
-
امکان سری کردن چند رک جهت افزایش کورس حرکتی
-
ساختار مقاوم و مناسب برای پروژههای صنعتی سنگین
-
قابلیت نصب با براکت یا سوراخکاری سفارشی برای فیکس بهتر
🎯 کاربردها
-
دستگاههای CNC صنعتی و بسیار سنگین
-
تجهیزات جابجایی خطی با بارهای بسیار سنگین
-
سیستمهای مکانیکی در خطوط تولید و اتوماسیون
-
مکانیزمهای رباتیک صنعتی
-
دربهای کشویی صنعتی فوقسنگین
🛠️ نکات نصب
-
استفاده از پینیون (چرخدنده) مدول ۴ الزامی است
-
نصب روی سطح صاف و صلب برای افزایش عمر مفید توصیه میشود
-
روانکاری مناسب باعث کاهش سایش و افزایش دوام خواهد شد
-
امکان سوراخکاری سفارشی یا نصب با براکت برای فیکس بهتر وجود دارد
📊 مقایسه با سایر رکهای HQM
| مدل | ماژول | مقطع (mm) | طول (cm) | کاربرد پیشنهادی |
|---|---|---|---|---|
| M1-15×15-200CM | 1 | 15×15 | 200 | CNC سبک، پرینتر، درب اتومات سبک |
| M1.5-17×17-200CM | 1.5 | 17×17 | 200 | CNC نیمهصنعتی، حرکت دقیق |
| M2-20×20-200CM | 2 | 20×20 | 200 | مکانیزم صنعتی متوسط |
| M2.5-25×25-200CM | 2.5 | 25×25 | 200 | پروژههای نیمهسنگین و صنعتی |
| M3-30×30-200CM | 3 | 30×30 | 200 | پروژههای صنعتی سنگین |
| M4-40×40-200CM | 4 | 40×40 | 200 | پروژههای صنعتی فوقسنگین |
📌 اگر بهدنبال یک دنده شانهای بسیار مقاوم، دقیق و مناسب برای پروژههای صنعتی با بارهای بسیار سنگین هستید، مدل HQM M4-40×40-200CM انتخابی مطمئن و اقتصادی برای این نوع پروژهها به شمار میرود.
این مدل با افزایش ابعاد مقطع به ۴۰×۴۰ میلیمتر و استفاده از ماژول ۴، ظرفیت باربری و دقت بسیار بالایی دارد و برای سیستمهای صنعتی بسیار سنگین و بارهای بالاتر مناسب است.
