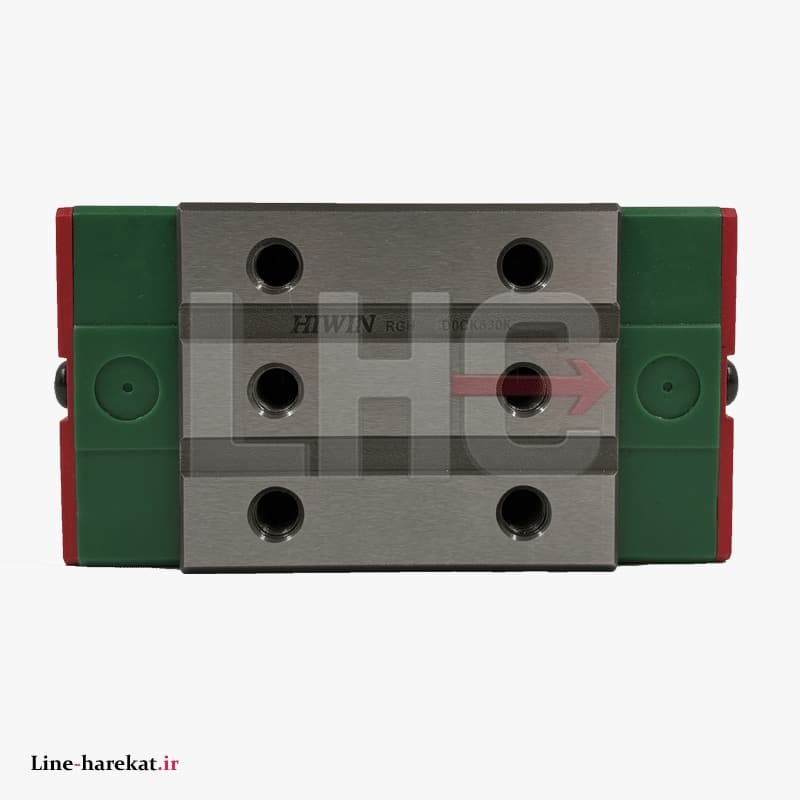

واگن خطی RGH35H HIWIN – ساخت تایوان
واگن RGH35H محصول برند معتبر HIWIN (هایوین – ساخت تایوان) یک واگن بدون لبه و طول بلند (Flat / Long Type) است که برای نصب روی ریلهای HGR35 طراحی شده.
این مدل با چهار ردیف ساچمهای و طراحی زاویهای، حرکتی روان، پایدار و دقیق را حتی در شرایط بارگذاری سنگین فراهم میکند.
مشخصات ابعادی
| ویژگی | مقدار |
|---|---|
| طول کل (L) | حدود 122.6 mm |
| عرض (W) | 100 mm |
| ارتفاع (H) | 48 mm |
| فاصله سوراخهای نصب طولی (L1) | 100 mm |
| فاصله سوراخهای نصب عرضی (B) | 70 mm |
| قطر سوراخ نصب (d) | Φ9 mm |
| سایز پیچ نصب | M10 × 25 ~ 35 mm |
| ریل سازگار | HGR35 |
مشخصات فنی
-
مدل: RGH35H
-
نوع: بدون لبه – طول بلند (Flat, Long Type)
-
سیستم حرکتی: چهار ردیف ساچمهای با تماس زاویهای (۴ نقطهای)
-
جنس بدنه: فولاد سختکاری و سنگزده مقاوم در برابر سایش
-
کلاس دقت: C (استاندارد) – قابلیت سفارش در H, P, UP
-
نصب: امکان نصب از بالا با پیچهای صنعتی استاندارد
مزایا
✅ تحمل بار بالا در کاربردهای صنعتی
✅ حرکت نرم، بیصدا و با اصطکاک کم
✅ طراحی طول بلند برای پایداری بیشتر و کاهش لرزش
✅ طول عمر زیاد و مقاومت عالی در برابر خوردگی و سایش
✅ سازگار با محیطهای کاری سنگین و خطوط تولید مداوم
کاربردها
-
دستگاههای CNC متوسط و بزرگ
-
ماشینآلات برش فلز، چوب و سنگ
-
تجهیزات اتوماسیون و سیستمهای رباتیک
-
خطوط انتقال و موقعیتیابی دقیق
نکات نصب و نگهداری
-
استفاده از پیچهای آلن سر تخت کلاس 12.9 توصیه میشود.
-
گشتاور بستن پیچها برای M10 حدود 25~30 N·m است.
-
سطح نصب باید کاملاً صاف و تراز باشد تا دقت و عمر واگن حفظ شود.
نتیجهگیری
واگن RGH35H HIWIN با طراحی طول بلند و کیفیت ساخت بالا، ترکیبی از دقت، پایداری و تحمل بار زیاد را ارائه میدهد.
این مدل انتخابی ایدهآل برای ماشینآلات CNC، خطوط تولید صنعتی و پروژههای اتوماسیون است.
📦 موجود و آماده ارسال | 🛡️ ضمانت اصالت HIWIN | 📞 مشاوره فنی رایگان
