گیربکس 90 درجه

گیربکس ۹۰ درجه زمانی انتخاب اول است که محور ورودی و خروجی باید عمود بر هم باشند و در عین حال، گشتاور بالا، راندمان مناسب، صدای کم و ابعاد فشرده مدنظر است. این دسته شامل رایج‌ترین معماری‌ها—از حلزونی (Worm/NMRV) تا هیپوید (Hypoid)، اسپیرال بیول (Spiral Bevel)، کرونا–پینیون (Bevel) و حتی سیاره‌ای زاویه‌دار—با انواع شفت خروجی توپر/توخالی، فلنجی/پایه‌دار و ورودی IEC/NEMA یا سروو/استپر است تا برای نوارنقاله، بسته‌بندی، میکسر، CNC، خطوط مونتاژ و درب‌های صنعتی به‌سرعت به گزینهٔ بهینه برسید.

چرا گیربکس ۹۰ درجه؟

• صرفه‌جویی در فضا: تغییر جهت ۹۰ درجه‌ای شفت اجازه می‌دهد موتور را عمود بر خط انتقال نصب کنید و footprint دستگاه را کوچک کنید.

• انعطاف در نصب: پایه‌دار (B3)، فلنج بزرگ B5/کوچک B14، شفت توخالی با بوش جمع‌شونده (Shrink Disc) یا گشتاورگیر (Torque Arm)—هر سناریویی پوشش داده می‌شود.

• گسترهٔ نسبت‌ها و گشتاور: از کاهنده‌های سبک برای حرکت‌های سریع تا گیربکس‌های گشتاوربالا برای استارت‌های سنگین.

• گزینه‌های موتوردهی: ورودی IEC/NEMA برای موتور القایی، یا فلنج سروو/استپر برای کنترل موقعیت با لقی کم (Low Backlash).

• راندمان و صدا: بسته به تکنولوژی (حلزونی، هیپوید، بیول)، می‌توان بین نویز کمتر، راندمان بالاتر یا قیمت اقتصادی‌تر انتخاب کرد.

انواع گیربکس ۹۰ درجه (راهنمای سریع انتخاب)

1) حلزونی (Worm / NMRV)

• نسبت‌های بالا در یک استیج (تا حدود 1:60 و بیشتر در چند استیج).

• مزایا: قیمت اقتصادی، صدای نرم، خودقفل‌شدن نسبی در برخی نسبت‌ها.

• ملاحظات: راندمان پایین‌تر از هیپوید/بیول در نسبت‌های زیاد؛ گرمایش در بارهای ممتد—به ظرفیت حرارتی و روغن توجه کنید.

2) هیپوید (Hypoid)

• چرخ‌دنده مخروطی با محورهای آفست؛ راندمان بالاتر از حلزونی، صدای ملایم.

• مزایا: گشتاور بالا با ابعاد فشرده، مناسب کار مداوم.

• ملاحظات: قیمت بالاتر از حلزونی، اما مصرف انرژی کمتر در بلندمدت.

3) اسپیرال بیول / کرونا–پینیون (Spiral/Bevel)

• دقت و راندمان بالا، مناسب سرعت‌های بالاتر و پوزیشنینگ دقیق.

• مزایا: راندمان عالی، بک‌لش کم، دوام بالا.

• ملاحظات: حساس به تراز و روانکاری؛ برای سروو/استپر گزینه‌ای ایده‌آل است.

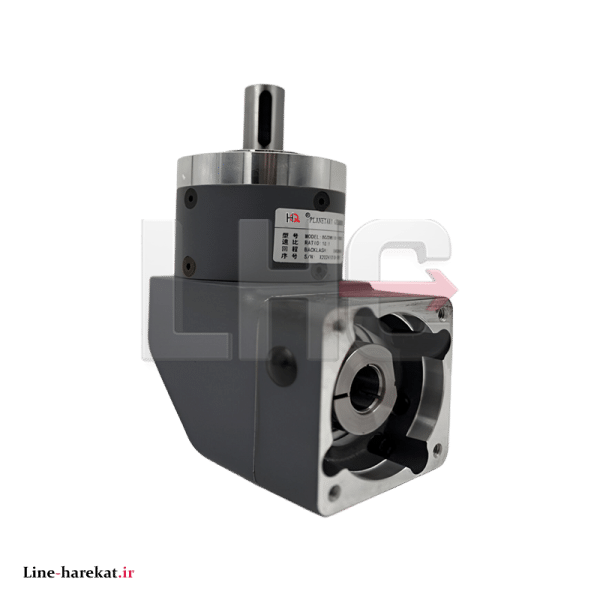

4) سیاره‌ای زاویه‌دار (Right-Angle Planetary)

• ترکیب بیول ۹۰ درجه + سیاره‌ای؛ گشتاور/چگالی توان بسیار بالا و بک‌لش بسیار کم.

• برای پیکربندی‌های سروو با دقت بالا و اینرسی پایین.

چگونه سایز و مدل مناسب را انتخاب کنیم؟ (گام‌به‌گام)

1. نسبت دور (i):

   $ i = \frac{n_{\text{in}}}{n_{\text{out}}} $

   اگر موتور 1400 rpm دارید و خروجی 70 rpm می‌خواهید: i≈20.

2. گشتاور خروجی (T_out):

   $ T_{\text{out}}(\mathrm{N\cdot m}) = \frac{9550 \times P_{\text{in}} \times \eta}{n_{\text{out}}} $

   که $ \eta $  راندمان گیربکس است. هیپوید/بیول → راندمان بالاتر از حلزونی.

3. ضریب سرویس (SF):

   • بار یکنواخت/پیوسـته: SF≈1.0–1.2

   • بار متوسط با شروع/توقف: SF≈1.3–1.5

   • شوک/استارت سنگین/معکوس‌کاری: SF≈1.6–2.0
     ظرفیت گیربکس باید T_out × SF را پاسخ دهد.

4. چرخه کاری و دما: نصب در وضعیت‌های مختلف (M1…M6) روی روغن‌کاری اثر دارد. در عملکرد مداوم یا محیط‌های گرم، به ظرفیت حرارتی و روغن سینتتیک توجه کنید.

5. نوع خروجی و نصب:

   • شفت توخالی + بوش جمع‌شونده برای مونتاژ سریع روی شافت خط.

   • شفت توپر کلیدی برای کوپلینگ مستقیم.

   • پایه‌دار/فلنجی/بازو‌دار بر اساس شاسی.

6. دقت/بک‌لش: پوزیشنینگ دقیق؟ → اسپیرال بیول/سیاره‌ای زاویه‌دار با بک‌لش پایین. انتقال عمومی؟ → حلزونی/هیپوید کافی است.

7. محیط و بهداشت: گردوغبار/رطوبت/شست‌وشو؟ → آب‌بندی تقویت‌شده، ونت ضدرطوبت، IP بالاتر و روغن Food-Grade (در صورت نیاز).

مقایسهٔ سریع تکنولوژی‌ها

نکته: انتخاب «بهینه» تابع راندمان×هزینه انرژی×چرخه عمر است؛ در کار مداوم، هیپوید/بیول اغلب هزینه کل را پایین می‌آورد.

نکات نصب حرفه‌ای

• تراز دقیق: ناهم‌محوری موتور–گیربکس–بار → لرزش، گرما و سایش بلبرینگ. از کوپلینگ الاستیک/پره‌ای استفاده کنید.

• وضعیت نصب و سطح روغن: سطح روغن باید با پوزیشن نصب سازگار باشد؛ از ونت استفاده کنید تا فشار داخل کارتر بالا نرود.

• قفل رزوه و گشتاور پیچ‌ها: پیچ‌های فلنج/پایه را پلکانی و ضربدری تا گشتاور توصیه‌شده ببندید؛ ریتورک پس از چند شیفت.

• آب‌بندی و گردگیرها: در محیط‌های تراشه‌ریز/شست‌وشو، شفت‌سیل مقاوم و لب‌گیرهای محافظ عمر را بالا می‌برد.

• پایه سفت و هم‌سطح: تاب میلی‌متری پایه = کج‌نشینی محورها و گرمایش.

نگه‌داری و روانکاری

• روغن مناسب: بر اساس نوع گیربکس و دما، روغن معدنی/سینتتیک با گرید ویسکوزیتهٔ توصیه‌شده. برای حلزونی‌ها، روغن با افزودنی فشار بالا (EP) حیاتی است.

• تعویض دوره‌ای: بعد از ساعات اولیه (Run-in) و سپس طبق برنامهٔ سازنده. نمونه‌برداری روغن در کار 24/7 مفید است.

• آب‌بندی و نشتی: نشتی از سیل‌ها/ونت‌ها را جدی بگیرید؛ کمبود روغن = خرابی سریع دنده/بلبرینگ.

• دما/صدا: افزایش ناگهانی نشانهٔ اضافه‌بار، کمبود روغن، تراز بد یا بک‌لش تنظیم‌نشده است.

اشتباهات رایج (و راه‌حل سریع)

• انتخاب فقط بر اساس نسبت: گشتاور، SF و چرخه کاری را لحاظ کنید—نه فقط i.

• بی‌توجهی به راندمان: در کار مداوم، راندمان پایین هزینه انرژی را بالا می‌برد؛ هیپوید/بیول بررسی شود.

• نصب نادرست ونت/روغن: پوزیشن نصب را عوض می‌کنید؟ سطح روغن و محل ونت هم باید تغییر کند.

• بک‌لش صفرِ سختگیرانه: گرما/سایش ↑—به‌جای صفر کردن، از گیربکس Low-Backlash مناسب استفاده کنید.

• اتصال سخت و کوپلینگ نامناسب: ضربه‌های شروع/توقف به دنده‌ها منتقل می‌شود؛ کوپلینگ الاستیک بگذارید.

• عدم ریتورک پیچ‌ها: شل‌شدن تدریجی = کج‌نشینی و نویز—پس از چند شیفت ریتورک الزامی است.

معیارهای فنی کارت محصول (چه بنویسیم تا خرید آسان شود)

• نسبت (i) و دور خروجی نامی (rpm)

• گشتاور خروجی نامی/پیک (N·m) و راندمان تقریبی

• نوع دنده: حلزونی / هیپوید / اسپیرال بیول / سیاره‌ای زاویه‌دار

• نوع نصب: پایه‌دار (B3)، فلنجی (B5/B14)، بازو (Torque Arm)

• خروجی: شفت توپر کلیدی / توخالی با بوش / فلنج شفت‌رو

• ورودی: IEC/NEMA، یا فلنج سروو/استپر + سایز (مثلاً 60/80/110)

• لقی (برای سروو): (مثلاً ≤8 arcmin یا ≤3 arcmin)

• کلاس حفاظتی (IP) و دمای کاری

• روغن اولیه/حجم روغن، پوزیشن‌های نصب مجاز (M1…M6)

• وزن، نقشه ابعادی (PDF/DWG)، دفترچه نصب/نگه‌داری
