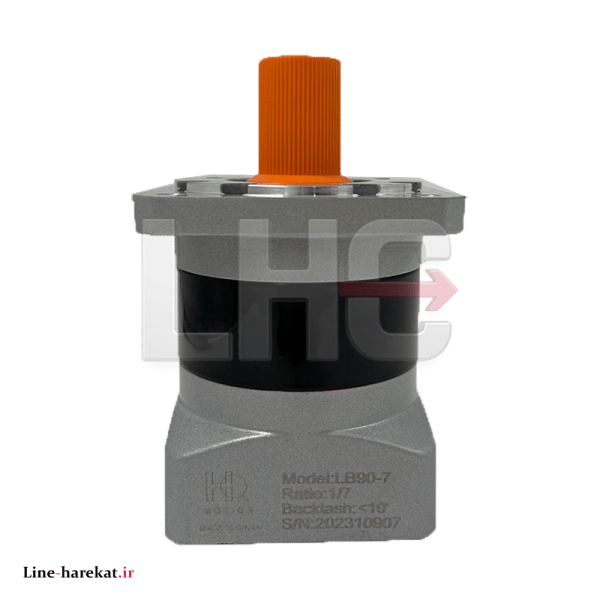

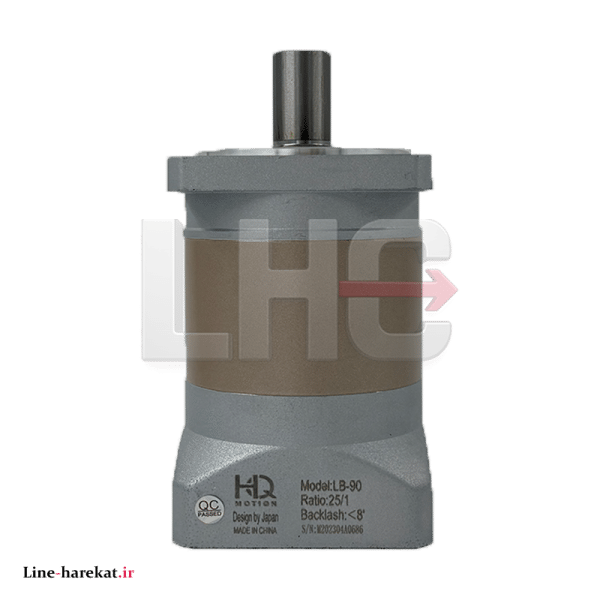

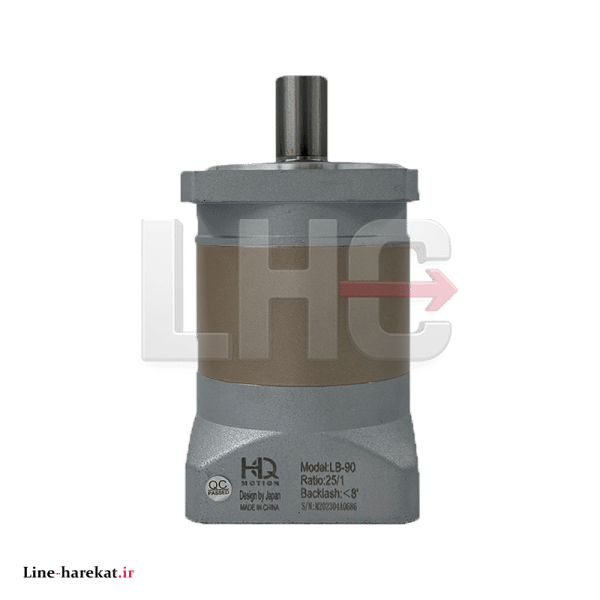

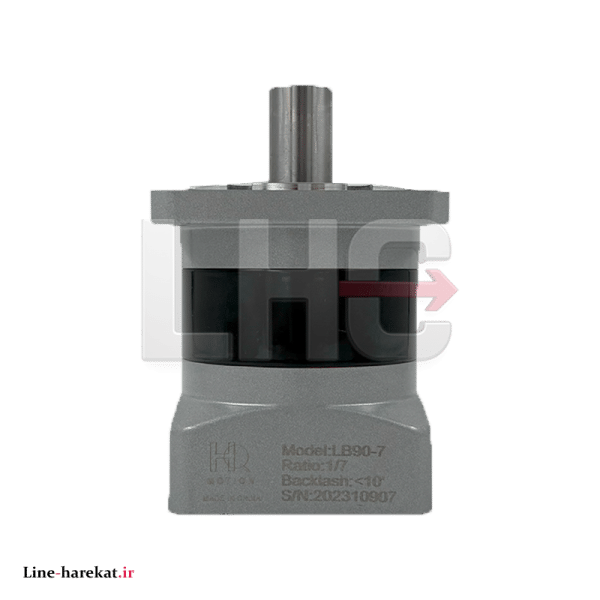

گیربکس خورشیدی دنده صافLB

گیربکس خورشیدی دنده صاف LB نسل تقویت‌شده (Industrial Grade) از کاهنده‌های سیاره‌ای کوآکسیال با دندانه Spur است که تعادل دقیقی از گشتاور نامی بالا، سفتی پیچشی بهتر، ظرفیت بار شعاعی/محوری بیشتر و قیمت اقتصادی ارائه می‌دهد. اگر به کاهنده‌ای مطمئن برای سروو/استپر نیاز دارید که در عین قیمت رقابتی، دوام 24/7 و پایداری موقعیت را فراهم کند—در کاربردهایی مثل نوارنقاله‌های سنگین، پالتایزر، بسته‌بندی پرسرعت، رباتیک سبک تا متوسط، محورهای فید CNC، لیبلینگ و پیک‌اندپلیس—سری LB انتخابی هوشمندانه است.

چرا سری LB را انتخاب کنیم؟

• گشتاور بالا در حجم کم: ساختار سیاره‌ای با تقسیم بار هم‌زمان بین سیاره‌ها، چگالی توان را افزایش می‌دهد؛ یعنی T بالا با ابعاد فشرده.

• سفتی پیچشی تقویت‌شده: بهبود طراحی شفت/یاتاقان خروجی در سری LB باعث پاسخ بهتر حلقه سروو و کاهش ریپل موقعیت می‌شود.

• بک‌لش کنترل‌شده کلاس اکونومی-صنعتی: با وجود دندهٔ Spur، بک‌لش پایین و قابل‌تکرار برای حرکت‌های عمومی و دقت‌های میلی‌متری/دهم‌میلی‌متری به‌راحتی حاصل می‌شود.

• ظرفیت بار شعاعی/محوری بیشتر: یاتاقان‌های خروجی Oversized تحمل پولی/چرخ‌دنده‌های بزرگ‌تر و کشش تسمه بالاتر را ممکن می‌کنند.

• راندمان بالا و گرمایش کمتر: هر استیج سیاره‌ای معمولاً راندمان بالای ۹۵٪ دارد؛ نتیجه، مصرف انرژی پایین‌تر و روانکاری ماندگارتر است.

• تنوع ورودی/خروجی: فلنج‌های استاندارد سروو/استپر (۶۰/۸۰/۱۱۰/…‌)، ورودی IEC/NEMA و خروجی شفت کلیدی/فلنج شفت‌رو/دوتَرَفه؛ برخی سایزها توخالی نیز دارند.

• هزینه چرخه عمر بهینه: قطعات در دسترس، سرویس کم‌هزینه و پایداری عملکرد در کار مداوم.

اگر نویز بسیار کم و بک‌لش بسیار پایین (≤۳–۵ arcmin) برای اینترپولیشن دقیق حیاتی است، به سیاره‌ای دنده حلزونی (Helical) یا کلاس Precision-Low Backlash فکر کنید. اما برای ۹۰٪ کاربردهای سروو/استپر عمومی، LB با Spur اقتصادی‌تر و کافی است.

معماری و ویژگی‌های فنی (به زبان ساده)

• کوآکسیال سیاره‌ای: ورودی و خروجی هم‌محور؛ مناسب فضاهای فشرده و مرکز جرم متوازن روی کالسکه.

• نسبت‌ها (Ratios): تک‌استیج: ۳/۴/۵/۷/۱۰؛ دو یا سه استیج: تا ۱:۱۰۰، ۱:۲۰۰ و بالاتر (بسته به سایز).

• بک‌لش (Backlash): کلاس اکونومی-صنعتی؛ در تک‌استیج معمولاً کمتر از حدود ۸–۱۵ arcmin (بسته به سایز/کلاس).

• حداکثر دور ورودی: سازگار با rpm بالای سروو/استپر؛ هنگام انتخاب، حداکثر rpm مجاز را بررسی کنید.

• روانکاری: گریس مادام‌العمر یا روغن با دوره سرویس طولانی؛ به پوزیشن نصب (افقی/عمودی) توجه شود.

• آب‌بندی و IP: سیل‌های مقاوم برای گردوغبار؛ در محیط‌های شست‌وشو IP بالاتر/روانکار سازگار را انتخاب کنید.

راهنمای انتخاب مهندسی (گام‌به‌گام)

1. نسبت دور (i) را مشخص کنید

$ i = \frac{n_{\text{motor}}}{n_{\text{out}}} $

مثال: ۳۰۰۰ rpm ورودی و ۱۵۰ rpm خروجی → i ≈ ۲۰.

2. گشتاور خروجی موردنیاز (T_out) را برآورد کنید

$ T_{\text{out}}(\mathrm{N\cdot m}) = \frac{9550 \times P_{\text{motor}} \times \eta}{n_{\text{out}}} $

$ \eta $ راندمان کل است. برای سیاره‌ای‌ها معمولاً بالا است.

3. ضریب سرویس (SF) را لحاظ کنید

• بار یکنواخت/پیوسته: 1.0–1.2

• استارت/استاپ متوسط: 1.3–1.5

• شوک/معکوس‌کاری: 1.6–2.0
  ظرفیت گیربکس باید ≥ T_out × SF باشد.

4. اینرسی معادل و پاسخ سروو

$ J_{\text{ref}} = \frac{J_{\text{load}}}{i^2} $

نسبت $ \frac{J_{\text{ref}}}{J_{\text{motor}}} $ را معمولاً بین ۳ تا ۱۰ (یا کمتر) هدف‌گذاری کنید تا پاسخ نرم و ضد‌نوسان باشد.

5. بارهای شعاعی/محوری و اورهنگ خروجی
   بار تسمه/چرخ‌دنده را در فاصله لبه فلنج به نیروی شعاعی تبدیل کنید و با حد مجاز کاتالوگ بسنجید؛ در بارهای بالا، یاتاقان واسط اضافه کنید.

6. بک‌لش و دقت کاربرد
   برای موضع‌یابی عمومی/پیوسته، کلاس LB کافی است. برای اینترپولیشن دقیق، نسخه Precision یا Helical را بررسی کنید.

7. محیط و نصب
   رطوبت/گردوغبار/شست‌وشو؟ → آب‌بندی تقویت‌شده، ونت مناسب، IP بالاتر، گریس/روغن سازگار.

مقایسهٔ کوتاه: LB (Spur) در برابر LE (Spur) و Helical

• LB vs LE (هردو Spur):

  • LB: یاتاقان خروجی تقویت‌شده، بار شعاعی/محوری بیشتر، سفتی پیچشی بهتر و پایداری بالاتر برای کار سخت‌تر.

  • LE: اکونومی‌تر برای بارهای سبک‌تر و بودجه محدود.

• LB (Spur) vs Helical Planetary:

  • Spur (LB): قیمت پایین‌تر، راندمان بالا، نویز کمی بیشتر.

  • Helical: نویز کمتر/درگیری نرم‌تر، معمولاً بک‌لش پایین‌تر، قیمت بالاتر.

نکات نصب حرفه‌ای (برای عمر بیشتر و صدای کمتر)

• هم‌محوری دقیق موتور–گیربکس–بار: از فلنج استاندارد و کوپلینگ الاستیک/پره‌ای استفاده کنید؛ ناهم‌محوری = گرما/ارتعاش.

• پوزیشن نصب و تهویه: در نصب عمودی، پرشدگی روانکار و وِنت را مطابق دفترچه بررسی کنید.

• گشتاوردهی پیچ‌ها: پیچ‌های فلنج/پایه را ضربدری و پلکانی تا گشتاور توصیه‌شده ببندید؛ ریتورک پس از چند شیفت فراموش نشود.

• بار اورهنگ پولی/چرخ‌دنده: قطر پولی خیلی بزرگ یا کشش تسمه زیاد → بار شعاعی بالا؛ در صورت نیاز یاتاقان کمکی بگذارید.

• بالانس و رزنانس: برای rpm بالا، بالانس پویا و کوپلینگ مناسب به کاهش نویز کمک می‌کند.

نگه‌داری و روانکاری

• روانکار صحیح: مطابق کاتالوگ (گریس/روغن)، با گرید ویسکوزیته و افزودنی EP متناسب.

• تعویض دوره‌ای: پس از Run-in اولیه و سپس طبق برنامهٔ کاری/سازنده.

• پایش دما/صدا: افزایش ناگهانی نشانهٔ اضافه‌بار، کمبود روانکار یا ناهم‌محوری است.

• سیل‌ها و وِنت‌ها: تمیزی و سلامتشان را بررسی کنید؛ نشتی را جدی بگیرید.

کاربردهای رایج سری LB

• نوارنقاله‌های سنگین و پالتایزر: گشتاور بالا، کار پیوسته، نگه‌داری کم.

• بسته‌بندی/لیبلینگ پرسرعت: استارت/استاپ‌های مکرر با سروو و پاسخ پایدار.

• CNC سبک تا متوسط (محور فید/فیدر): سفتی پیچشی مناسب و راندمان بالا.

• رباتیک و پیک‌اَندپِلیس: دقت کافی با هزینه اقتصادی.

• چاپ/نساجی/دارویی صنعتی: ابعاد فشرده + صدای کنترل‌شده.

• ماشین‌آلات مونتاژ و تست: چرخه‌های بلندمدت با قابلیت اطمینان بالا.

اشتباهات رایج (و راه‌حل سریع)

• انتخاب صرفاً براساس نسبت i: T_out، SF، اینرسی و بارهای شعاعی/محوری را هم لحاظ کنید.

• بی‌توجهی به اورهنگ پولی: منجر به خرابی زودهنگام یاتاقان خروجی می‌شود—قطر پولی/کشش تسمه را بازبینی کنید.

• تغییر پوزیشن نصب بدون اصلاح روانکار/ونت: نتیجه گرمایش و کف‌کردن است.

• کوپلینگ سخت و Misalignment: ضربه و رزنانس را تشدید می‌کند؛ کوپلینگ الاستیک استفاده کنید.

• انتظار بک‌لش «صفر» از Spur اکونومی: برای بک‌لش بسیار کم، کلاس Precision/Helical را انتخاب کنید.

پرسش‌های متداول (FAQ)

۱) سری LB برای سروو مناسب است؟
بله؛ فلنج‌های استاندارد سروو، سفتی پیچشی بهتر نسبت به اکونومی صرف و بک‌لش کنترل‌شده آن را برای حرکت‌های عمومی و نیمه‌دقیق عالی می‌کند.

۲) چه زمانی به Helical برویم؟
وقتی نویز بسیار کم و بک‌لش چند arcmin برای اینترپولیشن دقیق لازم است—مثلاً در CNC دقیق یا Vision-Guided Motion.

۳) نسبت ایده‌آل را چگونه انتخاب کنم؟
از i=nmotor/nouti = n_{\text{motor}}/n_{\text{out}}i=nmotor​/nout​ شروع کنید، سپس با توجه به اینرسی ارجاعی و T_out × SF آن را اصلاح کنید.

۴) آیا سیاره‌ای‌ها خودقفل هستند؟
خیر؛ برای ایمنی، ترمز موتور یا قفل مکانیکی جداگانه در نظر بگیرید.

۵) بک‌لش سری LB چقدر است؟
بسته به سایز/استیج متغیر است؛ در کلاس اکونومی-صنعتی، معمولاً کمتر از حدود ۸–۱۵ arcmin در تک‌استیج مشاهده می‌شود.

۶) برای پولی بزرگ چه کنم؟
بار شعاعی مجاز خروجی را در فاصله واقعی بررسی کنید؛ در صورت لزوم یاتاقان واسط اضافه کنید.

۷) سرویس روانکار لازم است؟
بله؛ پس از run-in اولیه و سپس طبق دورهٔ پیشنهادی—دمای کاری و نشتی را پایش کنید.
